Glasflügel Kestrel ... 6,80m
(Rumpf, Hauben und Pläne habe ich vom Konstrukteur Herr Dr. W. Hitzler gekauft. Am Rumpf werden ein paar
Dinge abgeändert (Profilanformung, Haubensteg und es wird der Rumpf auf eine lange Haube abgeändert)

Modell: Glasflügel Kestrel
Maßstab: 1:2,5
Spannweite: 6,80m
Profil HLW: HQ
Profil TFL: HQ
EWD: 1,2°
Gewicht: 18kg






06.08.2022
Der originale Bremsschirm ist wie eine Halbkugel geformt hat ca. einen Radius von
ca. 65cm - im Maßstab von 1:2,5 wäre das dann ca. 25cm ...

Glasflügel Kestrel 6,80m - Bremsschirm


Im Internet fand ich den Baubericht einer HKS1 V1 in dem Berthold den Bau eines Bremsschirmes (Bänderschirm) beschrieb.
Link

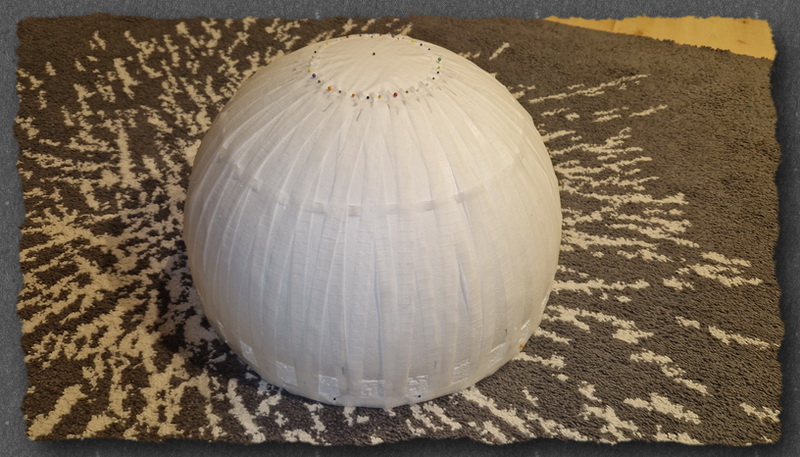

Er verwendet dazu eine Styroporhalbkugel, über die er die Bänder, welche er aus einem Drachenmaterial schnitt,
fixierte und anschließend alles vernähte.

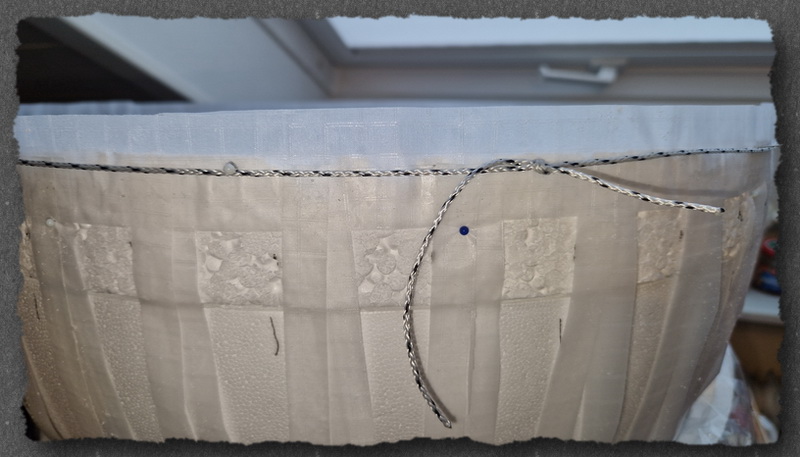

Obwohl der Hersteller angibt, man könnte das Matrial nicht kleben, verklebte ich die Bänder mit
Köratac DF 842, das ist ein Klebstoff für PVC-weich / PVC-soft adhesive.
Ich hatte den mir mal gekauft um einen Vakuumsack aus einer Teichfolie herzustellen.
Der erste Klebeversuch war so fest, dass man das auch mit einer größeren Kraftaufwendung
nicht mehr auseinanderreißen kann ...

Glasflügel Kestrel 6,80m - Bremsschirm

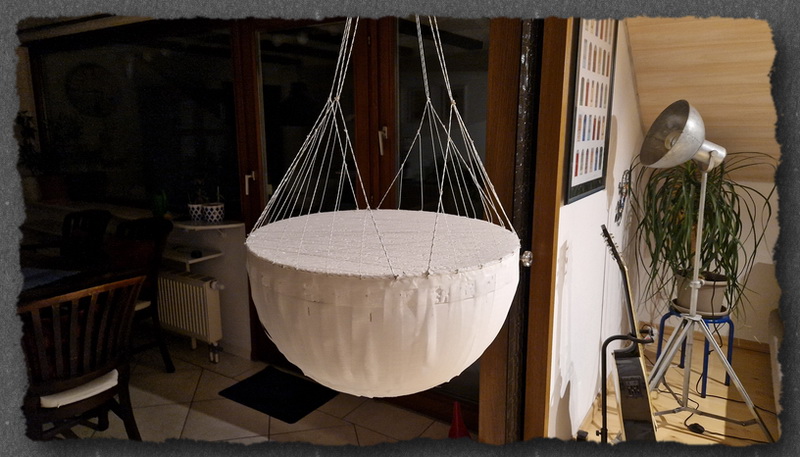

An meine Halbkugel brachte ich unten noch eine 4cm dicke Styroporscheibe an,
damit der geöffnete Bremsschirm etwas ovaler aussieht ...

Glasflügel Kestrel 6,80m - Bremsschirm

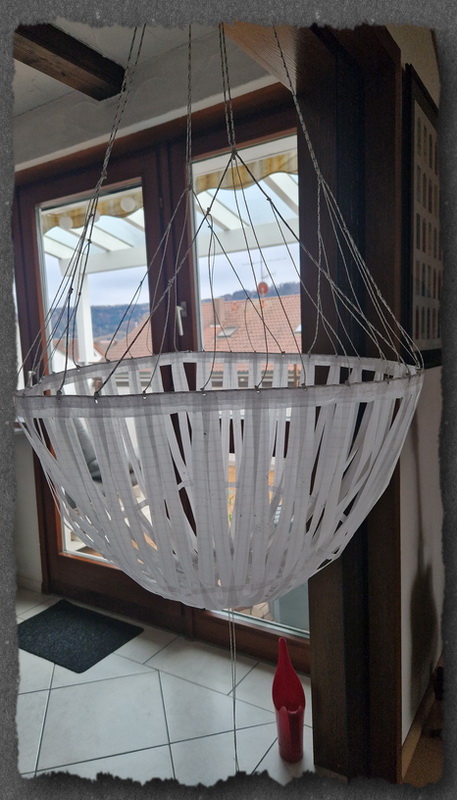

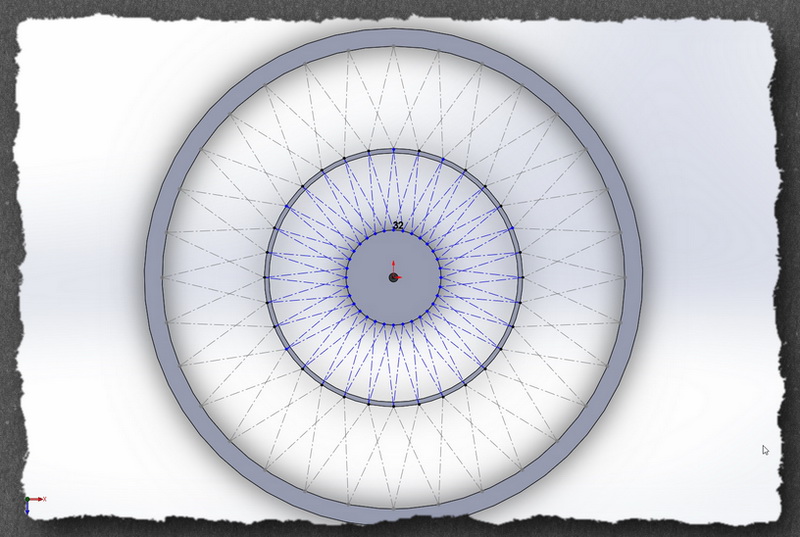

Der Bänderschirm besteht aus 32 Bänder ...

Glasflügel Kestrel 6,80m - Bremsschirm


Glasflügel Kestrel 6,80m - Bremsschirm


Glasflügel Kestrel 6,80m - Bremsschirm
