  Glasflügen Kestrel ... 6,80m


( Den Rumpf, Hauben und Pläne habe ich vom Konstrukteur Herr Dr. W. Hitzler gekauft. Am Rumpf werden ein paar
Dinge abgeändert (Profilanformung, Haubensteg und es wird der Rumpf auf eine lange Haube abgeändert)




  Modell: Glasflügel Kestrel
  Maßstab: 1:2,5
  Spannweite: 6,80m
  Profil TFL: HQ/DS 2,25/13
  Profil TFL: HQ/ACRO 2,5/13 (Ab Mitte des Querruders bis zum Flächenende straken)
  Profil HLW: HQ/ACRO-0/12
  V-Form: 3,0°
  EWD: 1,2°
  Gewicht: 18kg

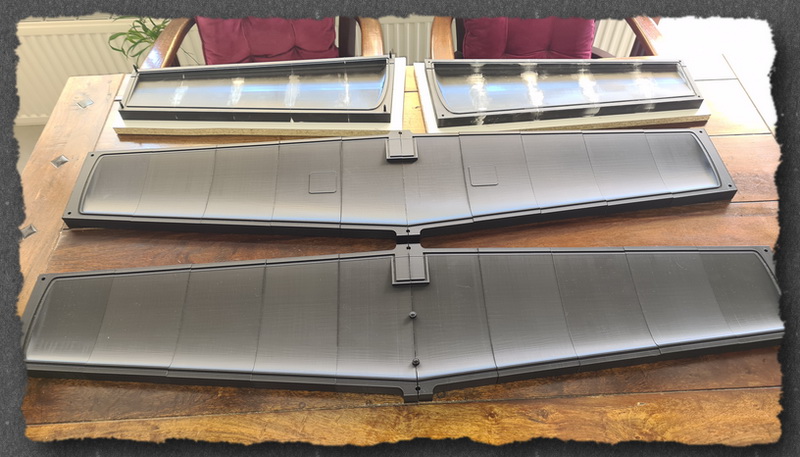

Negative der HLW Form gedruckt ...




  Glasflügel Kestrel 6,80m  - HLW

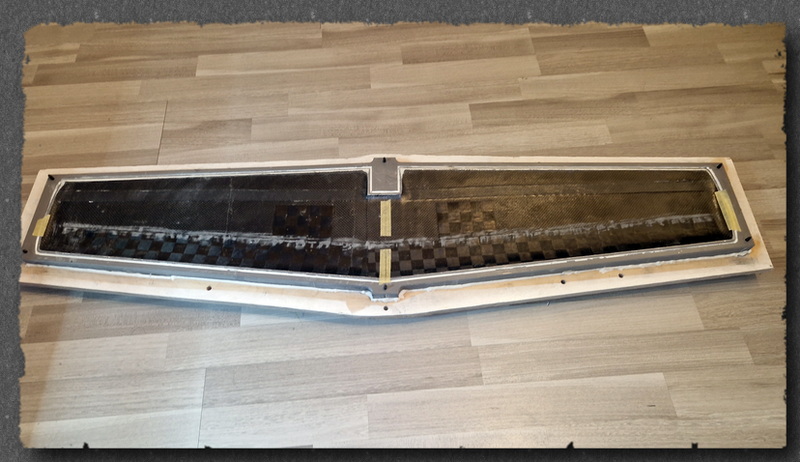

  HLW - Form lackiert und laminiert ...

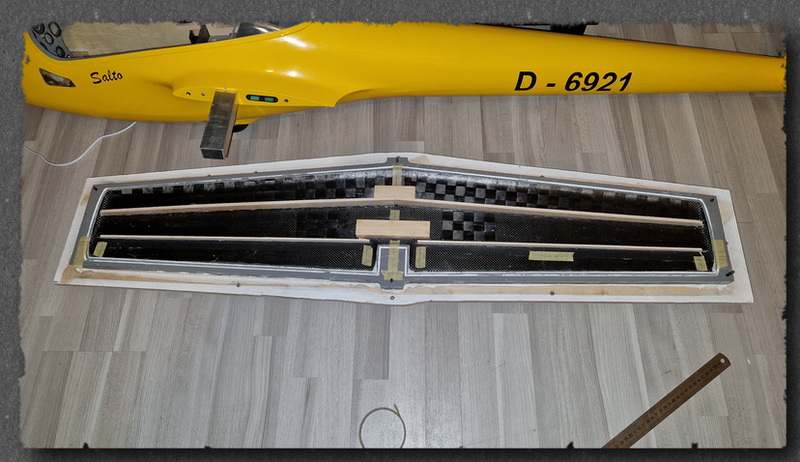

  Hauptholm und die Stege werden eingepasst, anschließend die Form geschlossen ...

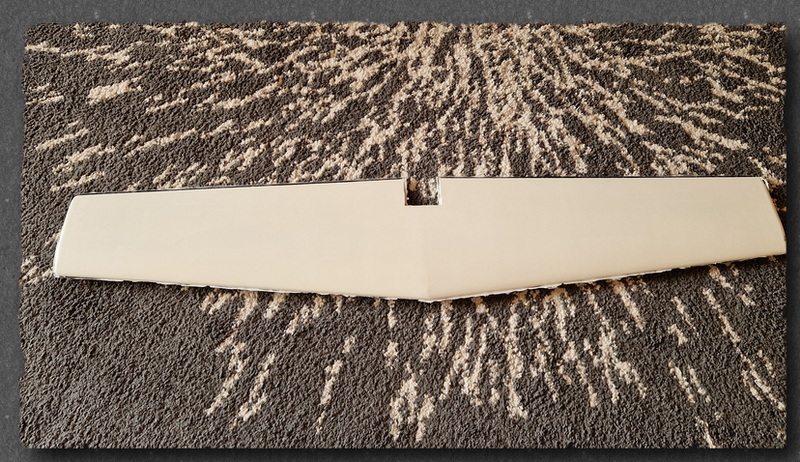

  HLW nach dem entformen - obere Seite ...

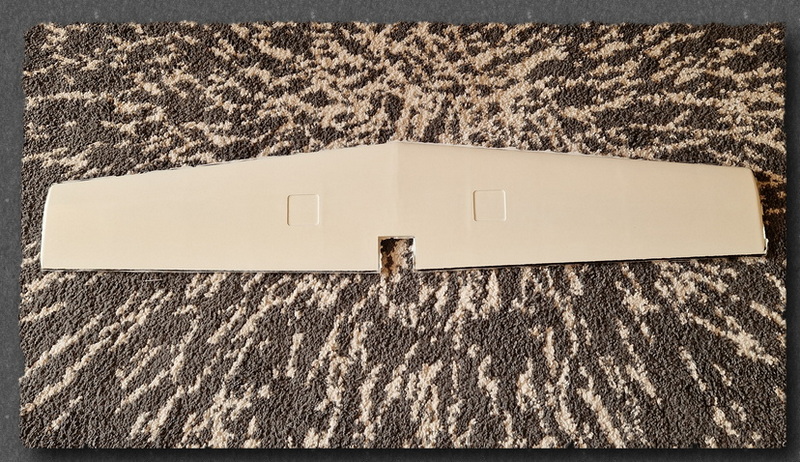

  HLW nach dem entformen - untere Seite ...

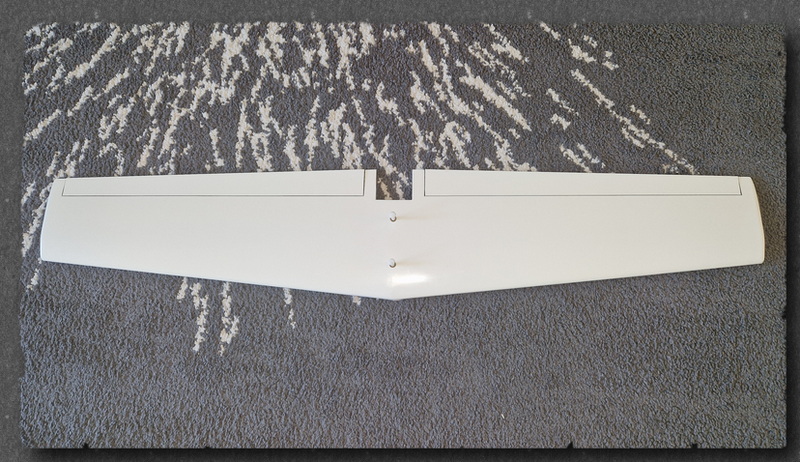

  HLW besäumt und die Ruder gängig gemacht und die Schraubenlöcher gebohrt ...

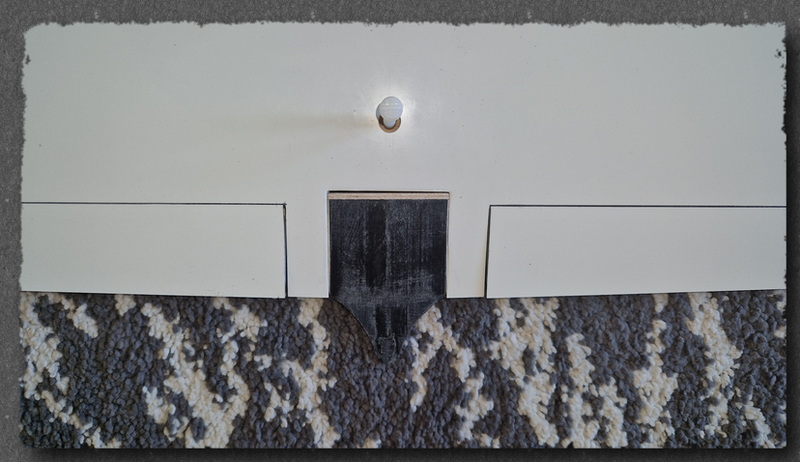

  Formteil der Seitenruderabdeckung wird erstellt ...

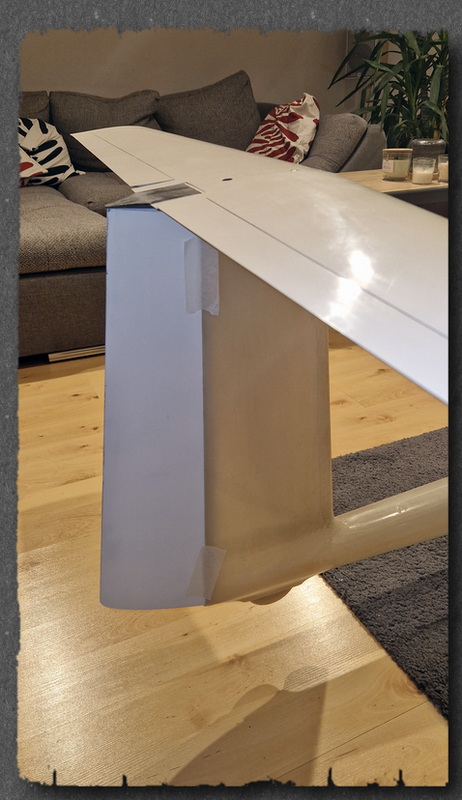

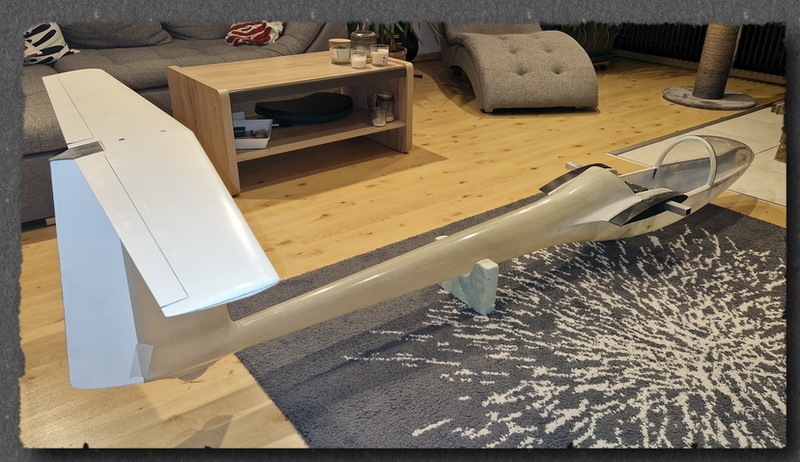

  Probemontage ...
