| Glasflügen Kestrel (lange Haube) ... 4,25m | ||||
| (Den Rumpf habei
ich auf einem Modellbauflohmarkt gekauft, der Haubenaufsatz
fehlt leider, so muss ich eine eigene (lange) Haube anfertigen, der Rest wird Eigenbau) |
||||
| Modell: Glasflügel Kestrel | ||||
| Maßstab: 1:4 | ||||
| Spannweite: 4,25m | ||||
| Profil TFL: | ||||
| Profil TFL: | ||||
| Profil TFL: | ||||
| Profil HLW: | ||||
| V-Form: | ||||
| EWD: | ||||
| Gewicht: | ||||

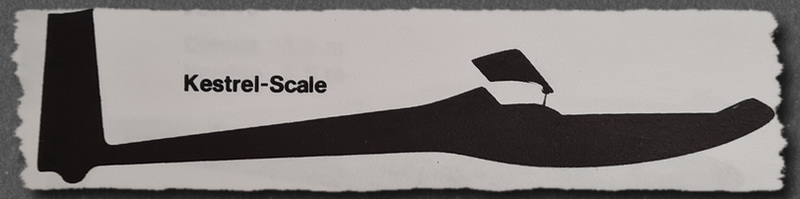

| Diese Abbildung
ist aus einem alten Gewalt Katalog, hier sieht man gut das
fehlende Distanzstück ... |
||||
 |
||||
 |
||||

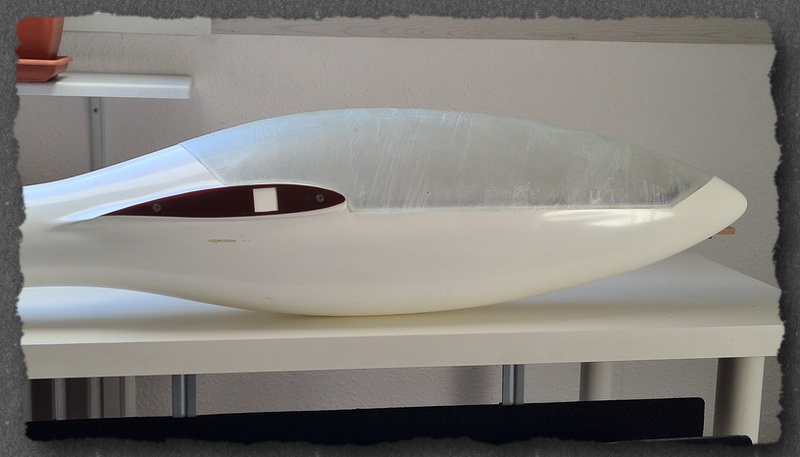

| Haubenform mit
Frischhaltefolie umwickelt und mit 3 lagen 80g Glasgewebe überzogen um zu sehen ob die dann entstandene Haube maßlich an den Rumpf passt ... |
||||

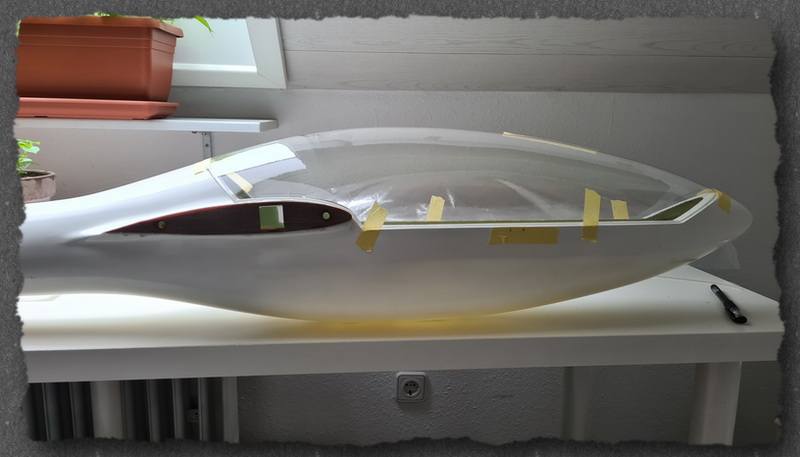

| Haube entformt,
grob ausgeschnitten und zum Testen der Passgenauigkeit auf den Rumpf gelegt ... |
||||
 |
||||

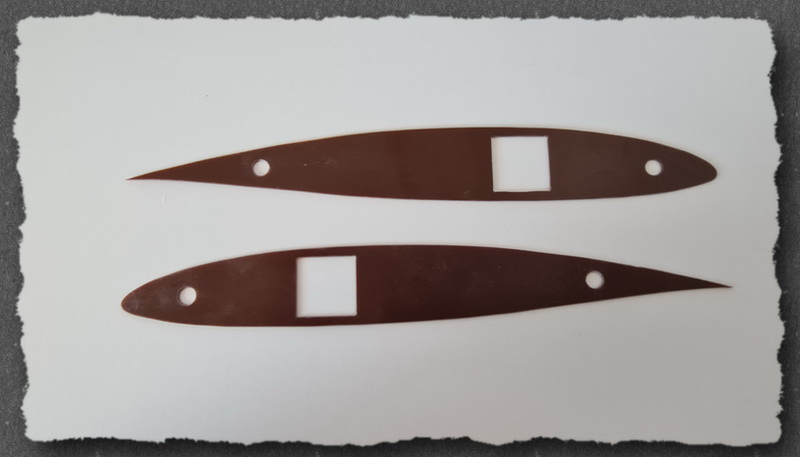

| Flächenanformung für den Rumpf gezeichnet und gefräst ... | ||||
 |
||||
| Gefräste
Flächenanformung am Rumpf ausgerichtet (EWD geändert, Nasenleiste um 4mm angehoben) und an den Rumpf geharzt ... |
||||
 |
||||
| Durchbrüche herausgearbeitet ... | ||||
 |
||||
| Besuch bei der
Firma Ulmer und mir mit meiner erstellen Haubenform 2 Hauben ziehen lassen ... |
||||
 |
||||

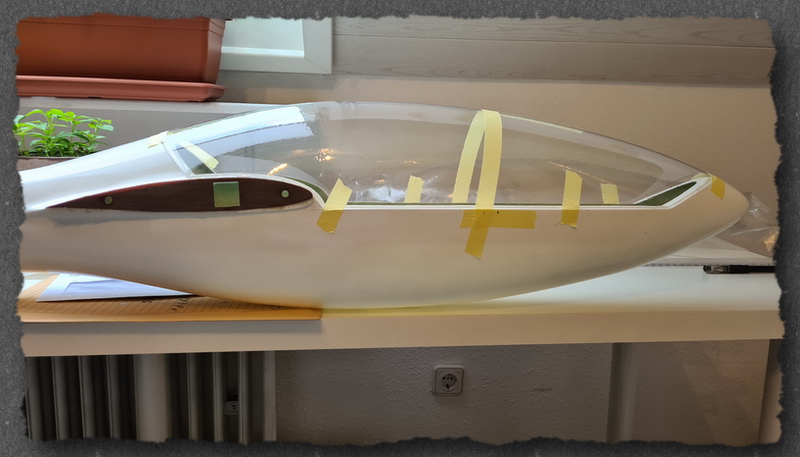

| Haube grob am Rumpf angepasst ... | ||||
 |
||||
| Haubensteg an der Haube markiert ... | ||||
 |
||||
| Tragflächenanformung auf der obenen Seite mit angedicktem Harz aufgefüllt ... | ||||
 |
||||
| Haubensteg probegefräst ... | ||||
| Haubensteg 3x aus einer 2mm starken GFK Platte gefäst und miteinender verklebt ... | ||||
 |
||||

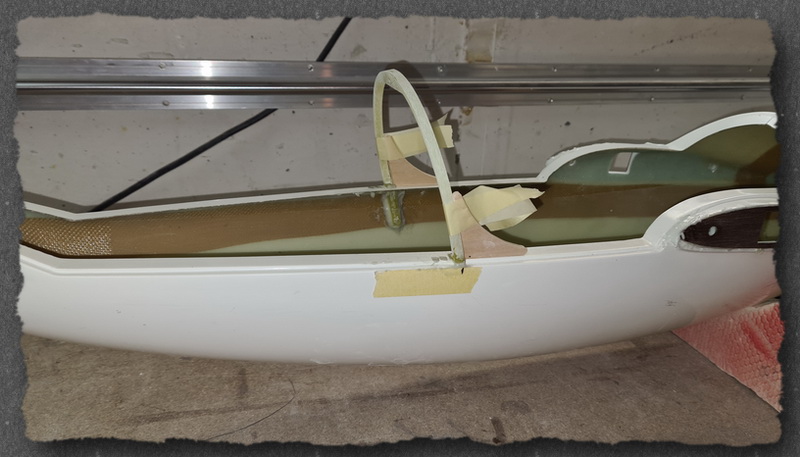

| Haubensteg am Rumpf mit Winkelschablonen angepasst und angeharzt ... | ||||
 |
||||
