  H101 Salto ... 4,50m - 5,15m
  (Rumpf (Eismann) gebraucht über Ebay Kleinanzeigen gekauft, Haube von Ulmer Kunststoffteile,
der Rest ist Eigenbau (Profilvorschlag Dr. Helmut Quabeck)


  Modell: H101 Salto
  Maßstab: 1:3
  Spannweite: 4,50m - 5,15m
  Profil TFL: HQ/DS-2,25/13
  Profil TFL: HQ/DS-2,25/13
  Profil TFL: HQ/DS-2,25/13
  Profil TFL: HQ/Acro-2,25/13
  Profil TFL: HQ/Acro-2,25/13
  Profil V-Leitwerk: HQ/Acro-0/12
  V-Form: 3°
  V-Form HLW: 99°
  EWD: 1,8° - 2,0°
  Gewicht:


  Am 05.10.2021 holte ich den Eismann Salto Rumpf in 89129 Langenau beim Verkäufer Ralf ab.

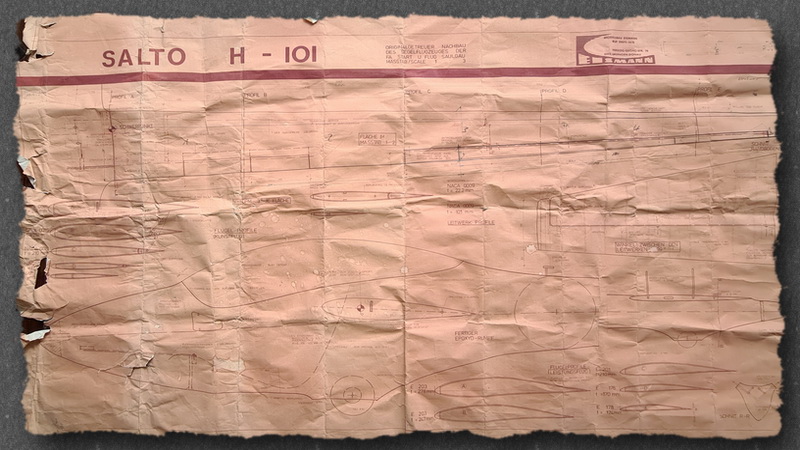

Mit dabei war auch der Eismann Bauplan, der Bürzel inten am Rumpf und 3 Hauben, welche aber nicht mehr zu gebrauchen
waren und die Höhenleitwerke, welche ich auch nicht mehr verwenden werde.



  H101 Salto (Eismann) 4,50m - 5,15m

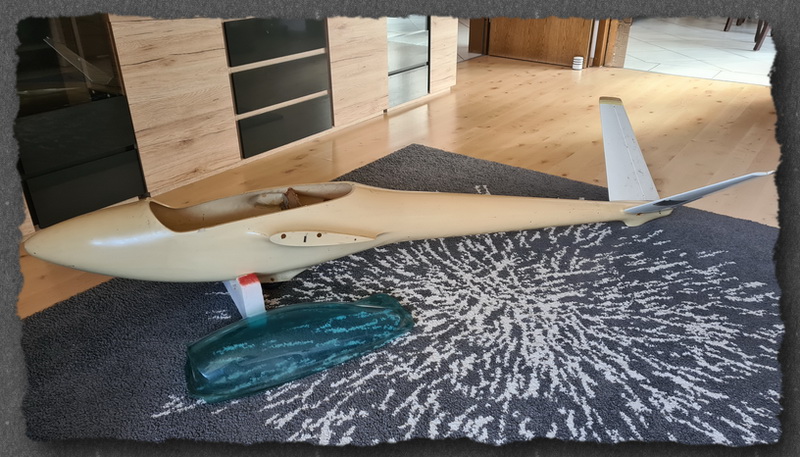

  Rumpf


  H101 Salto (Eismann) 4,50m - 5,15m

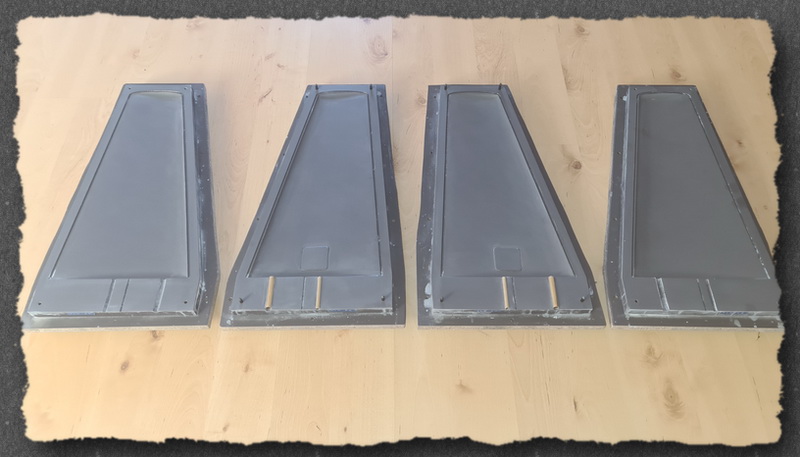

  V-Leitwerksformen


  V-Leitwerksformen

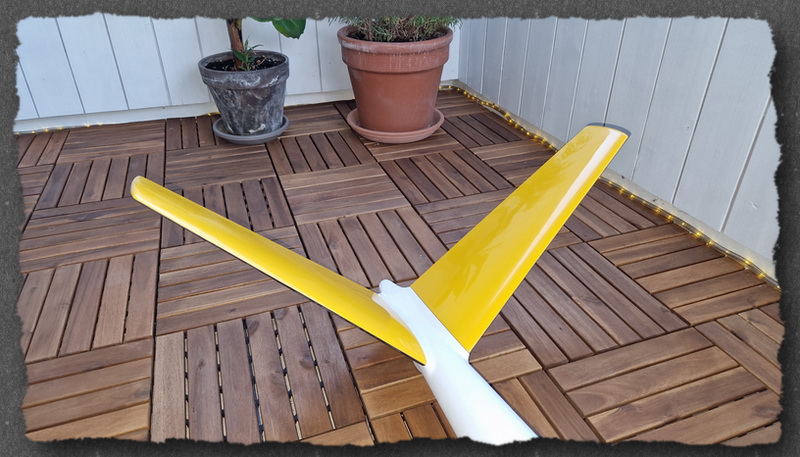

  V-Leitwerke in Voll CFK


  H101 Salto (Eismann) - VLW -  4,50m - 5,15m

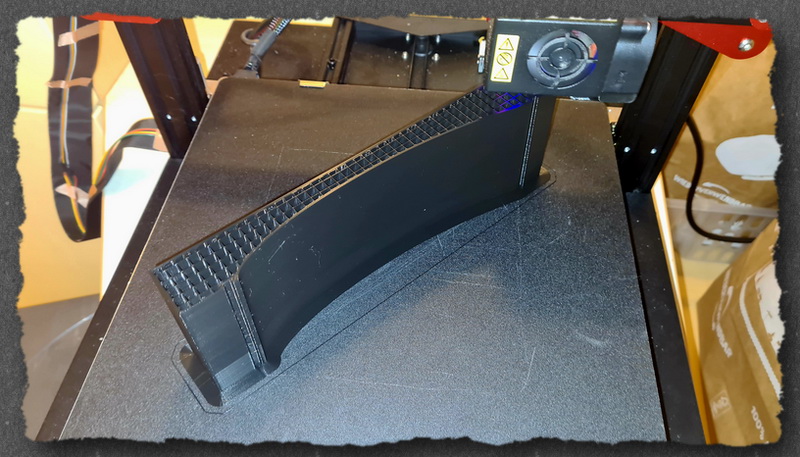

  Flächenformen erstellt im 3D - Druck


  Tragflächenform erstellt im 3D - Druck

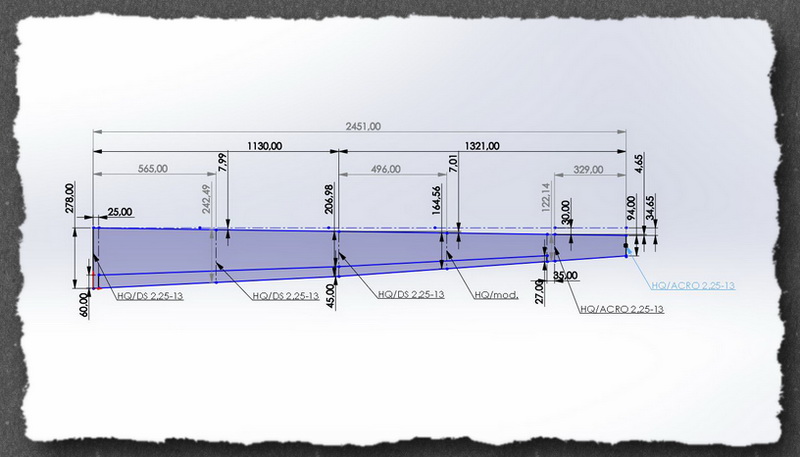

  Tragflächen (dauert noch etwas)


  H101 Salto (Eismann) - TFL - 4,50m - 5,15m
